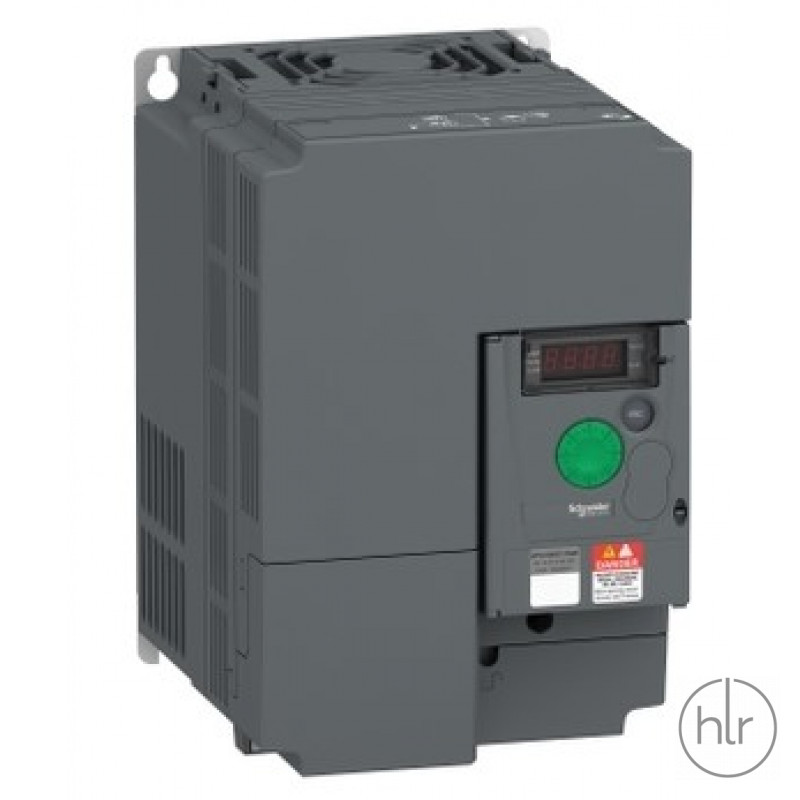

Частотный преобразователь Altivar 310 ATV310HD11N4E, 11 kW (Schneider Electric, Франция)
Частотный преобразователь Altivar 310 (ATV310HD11N4E) от Schneider Electric
Этот привод Easy Altivar 310 от Schneider Electric (Франция) – это высокопроизводительный частотный преобразователь, специально разработанный для управления трехфазными асинхронными двигателями в широком спектре простых машин и механизмов. Он обеспечивает надежность, гибкость настроек и имеет мощные интегрированные функции защиты, что делает его отличным выбором для промышленных приложений.
Он работает с номинальной мощностью 11 кВт (15 л.с.) в тяжелом режиме и 15 кВт (20 л.с.) в нормальном режиме и рассчитан на номинальное напряжение 380–460 В переменного тока. Благодаря интеграции с протоколом Modbus он легко интегрируется в большинство систем управления.
Ключевые технические характеристики
- Серия продукта: Easy Altivar 310
- Название устройства: ATV310HD11N4E
- Номинальное напряжение питания: 380…460 В (трехфазный, 50/60 Гц)
- Мощность двигателя: 11кВт (тяжелый режим) / 15кВт (нормальный режим)
- Номинальный ток (In): 24 А (тяжелый режим) / 30 А (нормальный режим)
- Степень защиты: IP20 (без верхней пластины) / IP4X (верхняя часть)
- Протоколы связи: Modbus (последовательный сервер через RJ45)
- Метод управления: Скалярное управление (V/f, U/f), Векторное бездатчиковое управление
(SVC)
- Диапазон выходной частоты: 0.5…400 Гц
- Тип торможения: Тормоз постоянным током
- Монтаж: С теплоотводящим радиатором, вертикальное положение
- Габариты (ВxШxГ): 232 ммx150 ммx171 мм
- Масса нетто: 3.7 кг
Особенности и преимущества
• Гибкость мощности: Преобразователь имеет двойной номинал мощности, что позволяет оптимизировать его использование как тяжелых (например, подъемно-транспортное оборудование), так и для нормальных режимов работы (например, насосы, вентиляторы).
• Надежная защита: Встроенные функции защиты предотвращают повреждение от перенапряжения, недонапряжения, перегрузки по току, короткого замыкания и перегрева (i2t), что увеличивает надежность установки.
• Интерфейс: Оснащен ярким светодиодным 4-разрядным дисплеем для высокой читаемости основных параметров и удобной настройки.
• Коммуникации: Поддерживает протокол Modbus со скоростями передачи до 38400 бит/с, обеспечивая легкую интеграцию в существующие системы управления.
• Область применения: Идеально подходит для распространенных применений в промышленности, включая текстильные и деревообрабатывающие машины, станки, транспортировка материалов, упаковочные и печатные машины.
Условия эксплуатации и стандарты
Устройство имеет активное охлаждение (встроенный вентилятор) и рассчитано на работу на высоте до 1000 м без снижения номинальных характеристик. Преобразователь отвечает международным стандартам, включая МЭК 61800-5-1 и МЭК 61800-3. Рабочая температура воздуха составляет от -10∘C до 55∘ C без понижения характеристик.
