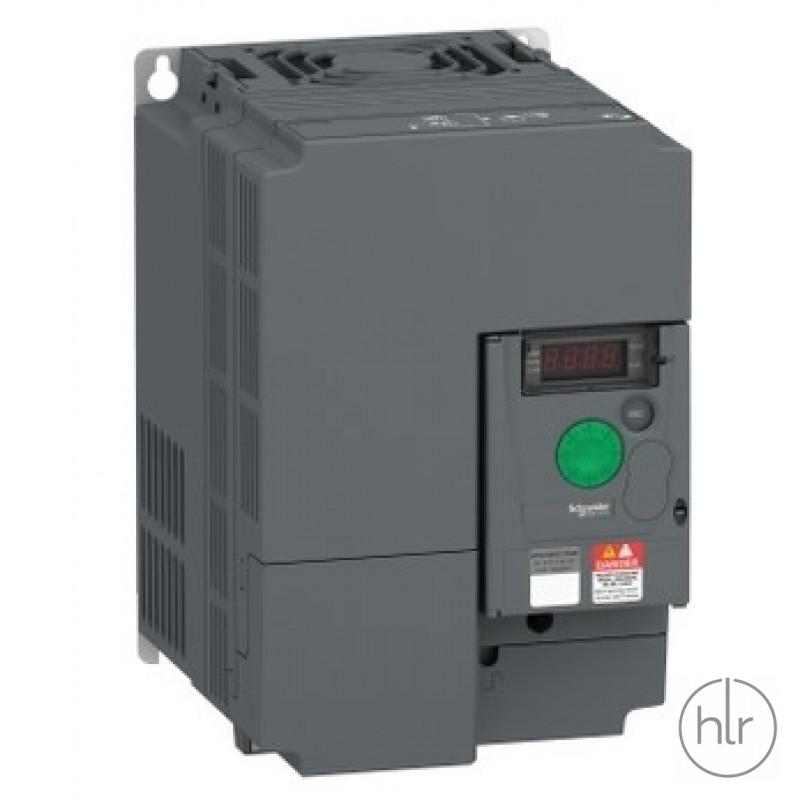

Частотный преобразователь Altivar 310 ATV310HU75N4E, 7.5 kW (Schneider Electric, Франция)
Частотный преобразователь Altivar 310 (ATV310HU75N4E) от Schneider Electric
Этот привод Easy Altivar 310 от Schneider Electric (Франция) – это высокопроизводительный частотный преобразователь, специально разработанный для управления трехфазными асинхронными двигателями в разных типах простых машин и механизмов. Он объединяет надежность, гибкость настроек и мощные интегрированные функции защиты, что делает его универсальным инструментом для промышленности.
Он работает с номинальной мощностью 7,5 кВт (10 л.с.) в тяжелом режиме и 11 кВт (15 л.с.) в нормальном режиме и рассчитан на номинальное напряжение 380–460 В переменного тока. Благодаря интеграции с протоколом Modbus он легко интегрируется в большинство систем управления.
Ключевые технические характеристики
- Серия продукта: Easy Altivar 310
- Название устройства: ATV310HU75N4E
- Номинальное напряжение питания: 380…460 В (трехфазный, 50/60 Гц)
- Мощность двигателя: 7,5 кВт (тяжелый режим) / 11 кВт (нормальный режим)
- Максимальный ток (In): 17 А (тяжелый режим) / 22,8 А (нормальный режим)
- Степень защиты: IP20 (без верхней пластины) / IP4X (верхняя часть)
- Протоколы связи: Modbus (последовательный сервер через RJ45)
- Метод управления: Скалярное управление (V/f, U/f), Векторное бездатчиковое управление (SVC)
- Диапазон выходной частоты: 0.5…400 Гц
- Тип торможения: Тормоз постоянным током
- Габариты (ВxШxГ): 232 ммx150 ммx171 мм
- Масса нетто: 3,7 кг
Особенности и преимущества
• Упругость мощности: Преобразователь имеет двойной номинал мощности, позволяющий эффективно использовать его как для тяжелых (высокий крутящий момент на низких оборотах), так и для нормальных режимов работы (например, насосы, вентиляторы).
• Надежная защита: Встроенные функции защиты предотвращают повреждение от перенапряжения, недонапряжения, короткого замыкания, перегрузки по току и тепловой защиты двигателя (i2t), обеспечивая долговечность установки.
• Интерфейс и связь: Оснащен ярким светодиодным 4-разрядным дисплеем для высокой читаемости параметров. Поддерживает протокол Modbus со скоростями передачи до 38400 бит/с.
• Поддерживает компенсацию скольжения ротора и имеет возможность кратковременного превышения момента (170…200%) для надежного пуска и работы.
• Область применения: Идеально подходит для текстильных и деревообрабатывающих машин, станков, транспортировки материалов, упаковочных и печатных машин.
Условия эксплуатации и стандарты
Устройство имеет активное охлаждение (встроенный вентилятор, уровень шума 50 дБ) и рассчитан на работу на высоте до 1000 метров без снижения номинальных характеристик. Рабочая температура воздуха находится в диапазоне от -10∘C до 55∘C без понижения характеристик. Преобразователь отвечает международным стандартам МЭК 61800-5-1 и МЭК 61800-3.
