Хроматографический комплекс для быстрого анализа природного газа на базе газового хроматографа ChroZen GC

ООО "Химлаборреактив" производит хроматографический комплекс для быстрого анализа природного газа на основе газового хроматографа ChroZen GC из ряда высококачественных составных и запасных частей, проводит тестирование под заданную задачу и адаптацию методики и составляющих комплекса под конкретные требования клиента.

1. Общее описание комплекса для быстрого анализа природного газа и программного обеспечения:
∙ время анализа < 15 мин;
∙ определение углеводородов С1-С5, композитного пика С6+, азота, кислорода, диоксида углерода, сероводорода с использованием детекторов пламенно-ионизационного типа и по теплопроводности;
∙ газ носитель – гелий;
∙ специальное программное обеспечение для вычисления компонентного состава природного газа и физико-химических показателей
∙ обеспечение полной совместимости всех компонентов на этапе ввода оборудования в эксплуатацию и его апробации.
∙ соответствие стандартам: ДСТУ ISO 6974:2021«Природный газ. Определение состава и неуверенности методом газовой хроматографии» и ДСТУ ISO 6976:2020 «Природный газ. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава»;
∙ Оснащение хроматографа соответствует требованиям ДСТУ ISO 6974:2021(часть 1,2,3,5) + определение отдельно (дополнительно) кислорода. Детекторы: ПИД + микро-ДТП.

2. Ключевые технические характеристики хроматографического комплекса:
∙ основной блок, в котором размещены необходимые компоненты, в т.ч.:
◦ максимальное количество установленных инжекторов - 3;
◦ максимальное количество установленных детекторов – 4;
∙ термостат колонок со скоростью нагрева, ≥120 (оС/мин);
∙ разрешение установки температуры термостата колонок 0.1оС
◦ диапазон температур, от +4 °С от КТ до +450 °С.
∙ Детектор пулеменево-ионизационный:
◦ максимальная температура ПИД + 450 оС;
◦ линейный динамический диапазон ПИД ≥10^7;
◦ минимальный предел обнаружения ПИД 1.2 пг С/сек.
∙ Детектор по теплопроводности с уменьшенной ячейкой (микро-) для улучшенной чувствительности:
◦ максимальная температура ДТП (микро-ДТП) + 400 оС;
◦ линейный динамический диапазон ДТП (микро-ДТП) 10^5;
◦ минимальный предел обнаружения ДТП (микро-ДТП) 400 пг/мл.

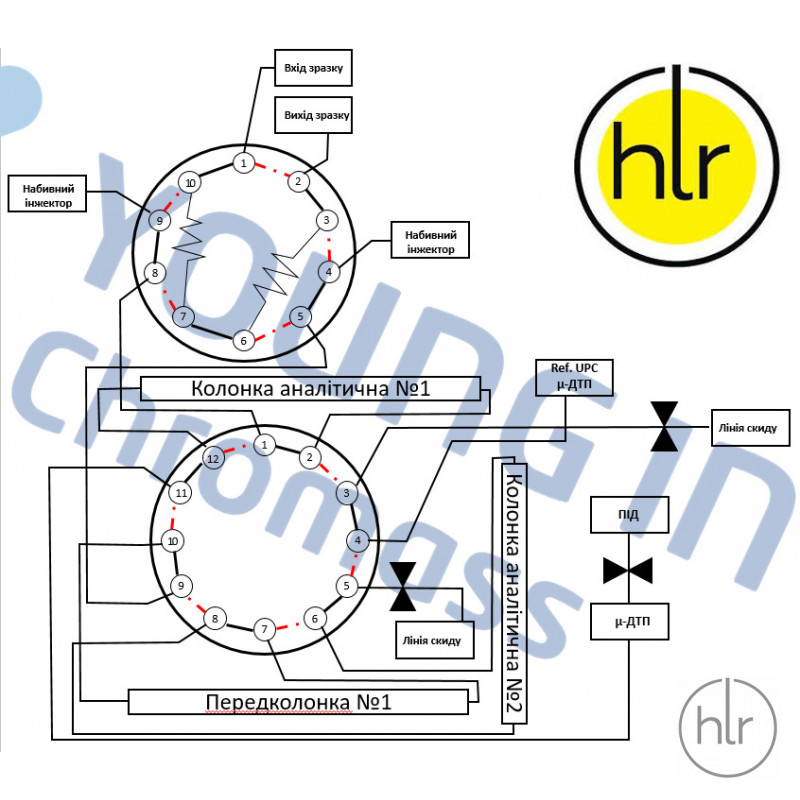

∙ кран-дозатор для ввода газа:
◦ 10-ти портовый кран-дозатор с двумя петлями для дозировки образца (максимальная рабочая температура + 150 оС);
◦ автоматизированный пневматическим актуатором;
◦ монтаж в термостате для кранов.
◦ 12-ти портовый кран для переключения потоков (максимальная рабочая температура + 150 оС);
◦ автоматизированный пневматическим актуатором;
◦ монтаж в термостате кранов.
∙ комплект колонок:
◦ отвечают требованиям нормативных документов;
◦ обеспечивают необходимое разделение;
◦ обеспечивают анализ в течение указанного времени (<15 мин);

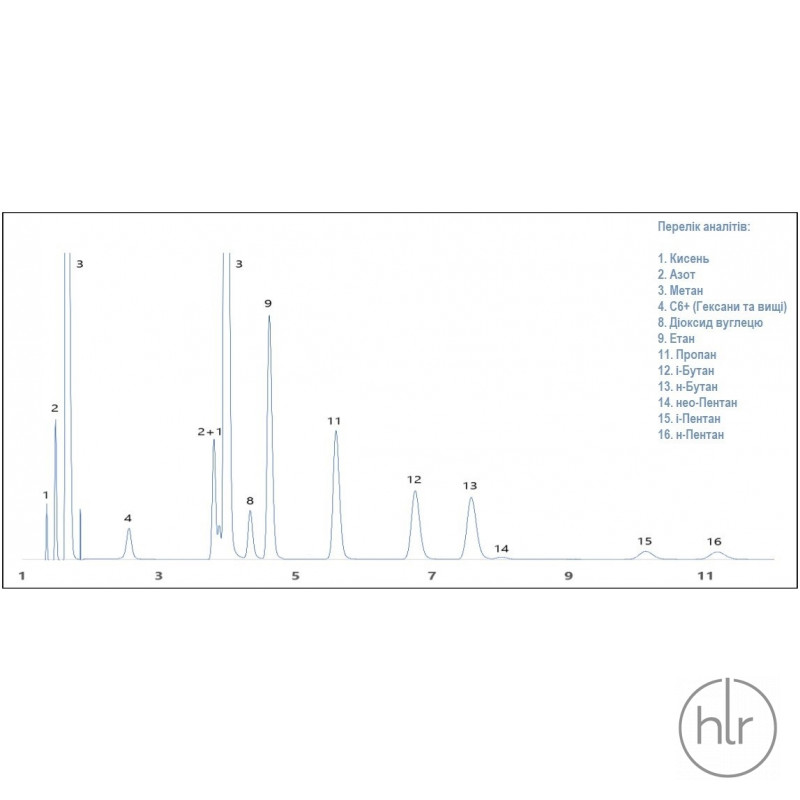

◦ подтверждаются типичной хроматограммой.
∙ встроенный насос подачи образцов с низким давлением.
∙ питание 230 ±10% В;
∙ возможность точной регулировки подачи пробы на хроматограф;
∙ индикация расхода газа при введении пробы – ротаметр (0-100 мл/мин с ценой деления 1 мл/мин);
∙ подогрев линии подачи пробы из пробоотборника в хроматограф в диапазоне 40-80 ºС.

3. Определение молярных частиц компонентов:
∙ метан (CH4) от 50 до 100 мл%.
∙ этан (C2H6) от 0.1 до 15.0 мл%.
∙ пропан (C3H8) от 0.001 до 5.0 мл%.
∙ изо-бутан(C4H10) от 0.001 до 2.0 мл%.
∙ н-бутан(C4H10) от 0.001 до 2.0 мл%.
∙ изо-пентан(С5H12) от 0.001 до 1.0 мл%.
∙ н-пентан(C5H12) от 0.001 до 1.0 мл%.
∙ нео-пентан(C5H12) от 0.001 до 1.0 мл%.
∙ гексаны (C6H14) + выше от 0.001 до 0.5 мл%.
∙ азот (N2 ) от 0.01 до 20.0 мол%
∙ диоксид углерода (CO2) от 0.005 до 10.0 мол%
∙ кислород (O2 ) от 0.001 до 1.0 мол%

4. Особенности программного обеспечения:
∙ обеспечение управления и контроля всех рабочих параметров хроматографа, задание режимов хроматографии, автоматической обработки результатов анализа;
∙ вычисление состава природного газа методом газовой хроматографии согласно требованиям: ДСТУ EN ISO 6974-1:2021, ДСТУ EN ISO 6974-2:2021, ДСТУ EN ISO 6974-3:2021;
∙ вычисление плотности и относительной плотности при температуре: 0оС, 15оС,20оС согласно: ДСТУ EN ISO 6976:2020;
∙ вычисление более высокой и низшей теплоты сгорания при температуре: 25/20оС, 25/0оС,15/15оС согласно: ДСТУ EN ISO 6976:2020;
∙ вычисление высшего и низшего числа Воббе при температуре: 25/20оС, 25/0оС,15/15оС согласно: ДСТУ EN ISO 6976:2020;
∙ расчет сходимости измерений содержимого компонентов последовательных проб газа согласно требованиям: ДСТУ EN ISO 6974-1:2021, ДСТУ EN ISO 6974-2:2021, ДСТУ EN ISO 6974-3:2021;
∙ проведение статистического контроля результатов измерений путем построения контрольных карт;
∙ построение первичной градуировочной характеристики для компонентов, измеряемых прямым методом в соответствии с требованиями: ДСТУ EN ISO 6974-2:2021;
∙ формирование отчетности по результатам вычислений;
∙ распространяется на электронном носителе;
∙ обеспечивает формирование отчета в форматах .xls или .txt;
∙ англоязычное или украиноязычное программное обеспечение для формирования отчета;
∙ в ПО хроматографического комплекса есть автономная инсталляция, которая не предусматривает обращений к продавцу (или производителю) в случае замены ПК или отсутствия абонентской платы за пользование и обновление ПО в будущем;
∙ доступ к диагностическим (сервисным) возможностям ПО хроматографа или отсутствие абонентской платы за пользование и обновление ПО в будущем.

5. Состав комплекса:

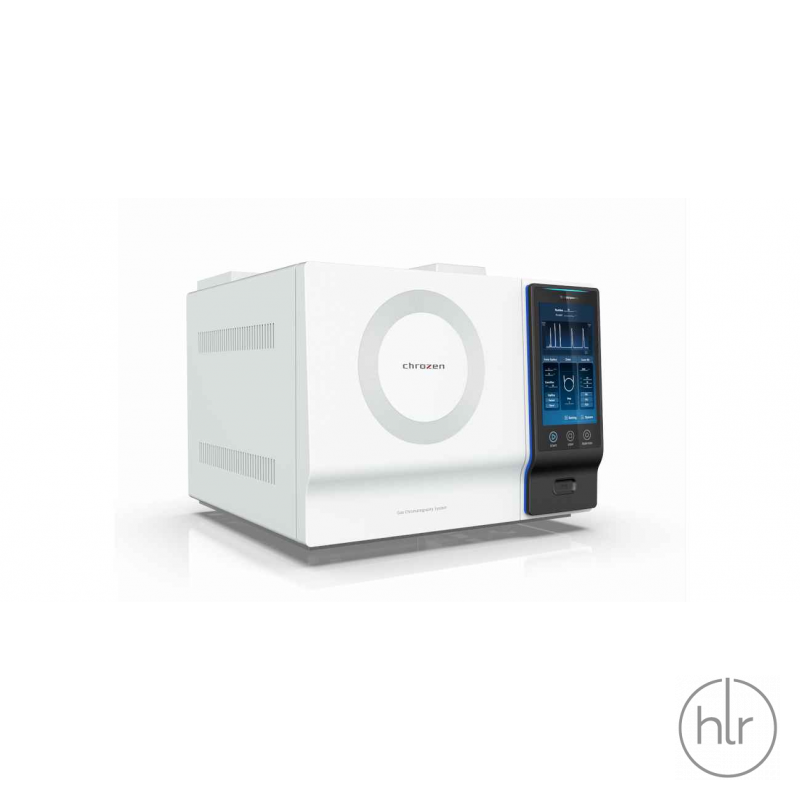

∙ Газовый хроматограф ChroZen GC - 1 шт:
∙ Комплект программного обеспечения: Лицензионное программное обеспечение для управления хроматографом и Лицензионное программное обеспечение для вычисления компонентного состава природного газа и физико-химических показателей, а также для обеспечения расчета неопределенности, проведения статистического контроля результатов измерения в соответствии с требованиями ДСТУ EN ISO 692 , ДСТУ EN ISO 6974-3:2021, ДСТУ EN ISO 6976:2020 - 1шт.
∙ Установочный пакет для хроматографического комплекса - 1 комплект (Набор инструментов (ключи, отвертки и т.п.) - 1 комплект, Монтажный комплект (трубопроводы, переходники, прокладки, соединения и т.д.) - 1 комплект, Фильтр для очистки газа-носителя (влажная, кислород, углеводороды) - 3шт. сопротивление, регулируемое для ввода газовой пробы из пробоотборника или аналогичный игольный вентиль тонкого регулирования или эквивалент. Максимальное давление 11 МПа. фторопластовая Ф-4МБ – 20 метров)
∙ Баллон из КГС(калибровочная газовая смесь) - 1шт.
∙ Баллон с газом-носителем Гелием – 1шт.
∙ Система управления прибором - 1 комплект
∙ Генератор водорода - 1шт.
∙ Источник сжатого воздуха - 1шт.
∙ Деионизатор воды – 1шт.
∙ Источник бесперебойного питания - 1шт.
∙ Устройство вывода информации – 1шт.
∙ Пробоотборник в комплекте – 2шт.

6. Система предполагает использование колонок:
◦ Колонка аналитическая №1 – набивная колонка, 1/8 дюйма наружный диаметр, 2мм внутренний диаметр, сорбент – молекулярные сита, длина 6 футов, фаза – отсутствует.
◦ Колонка аналитическая №2 – набивная колонка, 1/8 дюйма наружный диаметр, 2мм внутренний диаметр, сорбент – Chromosorb P AW, длина 18 футов, фаза – DC-200/500.
◦ Предколонка №1 – набивная колонка, 1/8 дюйма наружный диаметр, 2мм внутренний диаметр, сорбент – Chromosorb P AW, длина 6 футов, фаза – DC-200/500.
